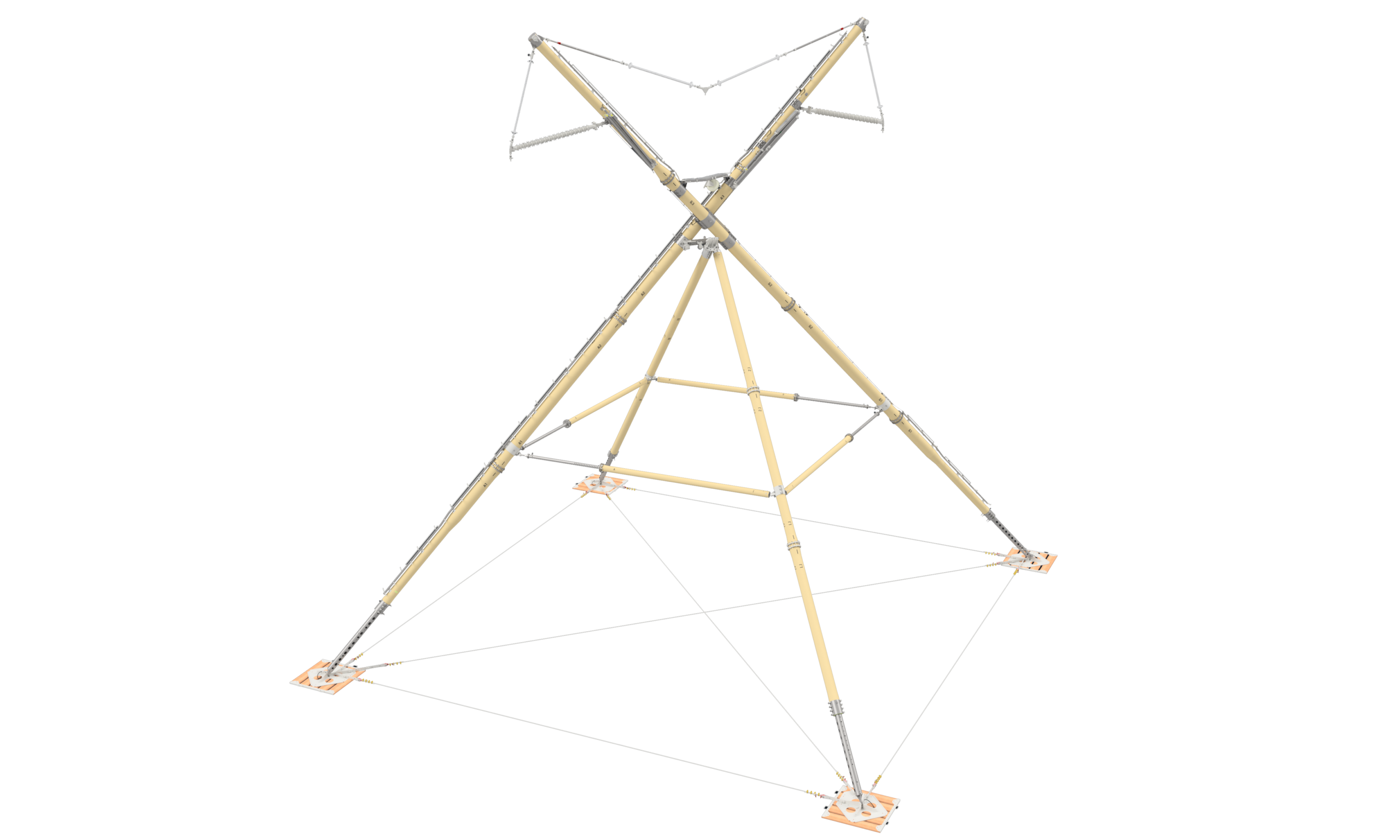

Копозитная бесфундаментная быстровозводимые опора 4ПКБФ-220АС-У

Опора 4ПКБФ-220АС-У является сложным высокоавтономным комплексом, оснащенным всем необходимым быстрого проведения аварийно-восстановительных работ, а также для эксплуатации временных и постоянных сетей в труднодоступной местности в любое время года на сетях, классом напряжения 220 кВ включительно. В опоре реализованны инновационные решения, защищенные патентами РФ №2781646, 2791791 и 2806378, направленные на повышение её эксплуатационных характеристик.
Оставить заявку
01

Описание

Опоры поставляются в виде укрупнённых узлов, на которые в заводских условиях установлены необходимые навесные элементы. В полевых условиях сборка опоры сводится к соединению между собой этих укрупненных узлов с помощью болтовых соединений. Сварочные работы не требуются. Узлы одной опор упакованы в два пакета, которые можно перевозить совместно или по отдельности. С завода опора упаковывается в стандартные контейнеры, которые предполагается использовать для ее транспортировки и хранения.

1) Каждая стойка состоит из четырех секций. Каждая секция представляет собой стеклопластиковую трубу. Секции соединяются между собой с помощью свободных (поворотных) фланцев, стягиваемых болтами. Соосность секций обеспечивается центраторами, а однозначная ориентация – штифтами.

2) На наружной поверхности секций стоек закрепляются элементы скрепления стоек между собой, с балкой и с жесткими связями. На верхних частях стоек закреплены элементы для навески на них изоляторов, а также откидных трапов для доступа к точкам подвески проводов.

3) Нижняя секция каждой из стоек оснащается аутригером.

4) Верхняя секция каждой из стоек имеет заглушку, закрывающую доступ сверху внутрь стойки.

5) Ведущий подкос состоит из трех секций. Каждая секция представляет собой стеклопластиковую трубу.  Секции соединяются между собой внутренними втулками и фиксируются  специальными винтами, головки которых не выступают над поверхностью. Таким образом обеспечивается беспрепядственное перемещение кулисы по всей длине ведущего подкоса. Оппозитный подкос состоит из трех секций. Каждая секция представляет собой стеклопластиковую трубу. Секции соединяются между собой с помощью свободных  (поворотных) фланцев, стягиваемых болтами. Соосность секций обеспечивается центраторами, а однозначная ориентация – штифтами.

6) Балка представляет собой цельносварную металлическую конструкцию. Левая сторона балки скрепляется с левой стойкой, правая – с правой, центральный шарнир – с кулисой механизма самоподъема, боковой шарнир – с вершиной оппозитного подкоса.

7) Жесткие связи состоят из двух секций каждая. Каждая секция представляет собой стеклопластиковую трубу. Секции соединяются между собой с помощью свободных (поворотных) фланцев, стягиваемых болтами.

Соосность секций обеспечивается центраторами. Однозначная ориентация секций не требуется. Секции с нечетным номером оснащены серьгой, а секции с четным номером – талрепом. Серьги закрепляются к хомутам на подкосах, а талрепы – к хомутам на стойках. С помощью талрепов регулируется длина связей для придания опоре необходимых геометрических размеров.

8) Опорные плиты представляют собой деревянные щиты, окантованные металлическим профилем и имеющие проушины для шарнирного скрепления с аутригерами и клеммные зажимы для гибких связей.

9) Трапы и мостик представляют собой рамные пространственные конструкции для нахождения на них монтажников-высотников при подвеске к опоре проводов. Трапы и мостик выполнены складными.

10) Элементы механизма самоподъема распределены по узлам опоры опоры.

11) Металлические узлы быстровозводимой опоры выполненны из морозостойкой марки стали 09Г2С, детали защищены от атмосферного воздействия горячим цинкованием толщиной не менее 220 мкм.

Состав изделия:
— стойка левая;
— стойка правая;
— ведущий подкос;
— оппозитный подкос;
— жесткие связи;
— опорные плиты и гибкие связи;
— монтажные площадки и страховочные тросы;
— механизм самоподъёма;
— изоляторы и линейносцепная арматура;
— запасные части, инструмент и принадлежности;
— упаковка.

 — доставка опоры на место монтажа в компактном виде;
— закрепление опоры на месте установки без возведения фундамента;
— монтаж без использования спецтехники, вертолета;
— повышение технологичности изготовления и уменьшение габаритного размера длины комплекта опоры, занимаемый на складе в транспортном положении из-за возможности разбора секций на составные части;
— существенное сокращение время ремонтно-восстановительных работ на воздушных линиях электропередачи.
— главной особенностью опор новой системы является самоподъем, который реализуется только за счет взаимодействия между собой частой опоры без использования внешних по отношению к ней сил, благодаря этому для сборки и возведения опоры не требуется никакая спецтехника;
— многократное использование опоры;
— четырёхстоечная система и жесткая подвеска боковых проводов, что повышает устойчивость опоры на грунте, а также — аутригеры, позволяющие устойчиво выставлять опору в проектное положение на пересеченной местности;
— 8 часов сборки, бригадой из 6-8 человек без спецтехники;
— быстровозводимые безфундаментные композитные опоры успешно прошли опытно-проиышленные испытания на объектах в ХМАО (Югра, район г. Нягань), Новый Уренгой, ЯНАО и в Норильском промышленном районе.

02

Характеристики

Опора спроектирована и рассчитана на базе действующей нормативной документации, с учетом положительного опыта разработки, изготовления и промышленной эксплуатации композитных опор ВЛ классов напряжения свыше 1 кВ. Технические характеристики опоры подтверждены результатами испытаний аналогичной продукции, а также результатом испытаний головного образца изделия.

Основные характеристики опоры в смонтированном состоянии

Наименование показателя Значение
Электротехнические габариты
Класс напряжения, кВ 220
Межфазное расстояние, м, не менее 5,5
Изоляционный промежуток (по воздуху), м, не менее 2,1
Высота подвески бокового провода, м, не менее 14,0
Расчетные нагрузки и воздействия
Климатическое исполнения по ГОСТ 15150-69 УХЛ1
Минимальная температура эксплуатации по ГОСТ 15543.1-89, 0С минус 60
Максимальная температура эксплуатации по ГОСТ 15543.1-89, 0С 45
Минимальная температура проведения работ по сборке и возведению опоры, 0С минус 40
Нормативное давление ветра, Па (район по ветру по ПУЭ-7) 1000 (пятый)
Нормативная толщина стенки гололеда, мм (район по гололеду по ПУЭ-7) 30 (пятый)
Базовый тип провода АС 400/51
Базовый рассчетный пролет, м 250
Предельно допустимые нагрузки в точках крепления проводов по условиям прочности опоры
Вертикальная на точку подвески бокового провода, кН 16,0
Горизонтальная поперек линии на точку подвески бокового провода, кН 9,0
Горизонтальная вдоль линии на точку подвески бокового провода, кН 3,5
Вертикальная на точку подвески центрального провода, кН 18,0
Горизонтальная поперек линии на точку подвески центрального провода, кН 8,5
Горизонтальная вдоль линии на точку подвески центрального провода, кН 4,5
Предельно допустимые общие нагрузки по условиям устойчивости опоры на грунте
Суммарный опрокидывающий момент всех сил, действующих на опору, кН*м:
— поперек линии при проводах, свободных от гололеда 270
— поперек линии при проводах с толщиной стенки гололеда более 10 мм 400
— вдоль линии 180
Предельно допустимые нагрузки на аутригеры, их винтовые домкраты и опорные плиты
Изгибающая нагрузка на максимально выдвинутый аутригер, кН*м 125
Сжимающая нагрузка на аутригер, при затянутом хомуте, кН 800
Максимальная сжимающая нагрузка на винтовой домкрат при регулировке, кН 400
Максимальная нагрузка на опорную плиту при установке ровную твердую поверхность или мелкообломочный выровненный грунт, кН 700
Максимальная нагрузка на опорную плиту при установке на ровный рыхлый грунт, кН 450
Максимальная нагрузка на опорную плиту при установке на крупнообломочный грунт, кН 300
Предельно допустимые нагрузки при самоподъеме опоры
Максимальное тяговое усилие лебедки, кН (т.с.) 20 (2)
Максимальная масса дополнительной нагрузки (центральный провод, гололед) в верхней части опоры при самоподъеме, кг 300
Максимальная масса груза (изоляторы, провода), поднимаемого лебедкой на установленную опору, кг 500
Предельно допустимые нагрузки на трапы, мостики, лестницы
Допустимая вертикальная нагрузка на боковой трап (вес монтера с инструментом и сила, развиваемая монтером при работах), кН (кгс) 2,5 (250)
Допустимая горизонтальная нагрузка на боковой трап (парусность и сила, развиваемая монтером при работах), кН (кгс) 0,75 (75)
Допустимая вертикальная нагрузка на центральный трап (масса монтера с инструментом и сила, развиваемая монтером при работах), кН (кгс) 3,0 (300)
Допустимая горизонтальная нагрузка на центральный трап (парусность и сила, развиваемая монтером при работах), кН (кгс) 1,5 (150)
Допустимая вертикальная нагрузка на каждую лестницу, кН (кгс) 1,75 (175)
Геометрические размеры
Расчетная ширина (по опорным шарнирам стоек), м, регулируется 19,1…26,3
Расчетная длина (по опорным шарнирам подкосов), м, регулируется 18,6…22,8
Диапазон регулирования длины аутригера, м 1,0..3,0
Размеры опорных плит, м 1,5 х 1,5
Габаритные размеры, по внешним границам опорных плит при аутригерах, выдвинутых в среднее положение 24,8 х 24,3
Габаритная высота, м 17,7
Масса
Масса опоры в смонтированном состоянии, кг 4000

Основные характеристики композитного материала (стеклопластика)

Наименование показателя Значение
Модуль упругости при изгибе, ГПа, не менее 31
Предел прочности (разрушающее напряжение) при изгибе, МПа, не менее 220
Предел прочности (разрушающее напряжение) при сжатии, МПа, не менее 200
Плотность, кг/м^3 1900-2100
Степень водопоглощения, % (масс.), не более 1,0
